Connecting -48V DC Power Supplies

This section provides instructions for connecting a 48V DC input to the GigaVUE‑TA25E:

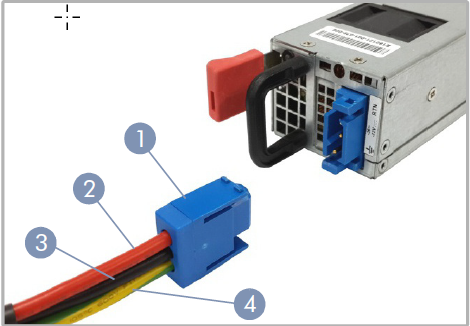

Connect an external DC power source to the PWR modules.

1. Positronic PLA03F7000/AA connector
2. DC Return (Red)
3. -36 – -72 VDC (Black)
4. Ground (Yellow)

Caution: Use a UL/IEC/EN 60950-1 certified power supply to connect to a DC converter, and a #14 AWG (for -36 VDC to -72 VDC PSU) wire to connect to a DC PSU.

Attention: Utilisez une alimentation certifiée UL/IEC/EN 60950-1 pour le connecter à un convertisseur CC et un câble AWG #14 (pour -36 VDC à -72 VDC) pour vous connecter à une alimentation CC.
